اتصال سویچ واقعی به GNS3

اتصال سوییچ فیزیکی به شبیه ساز GNS3

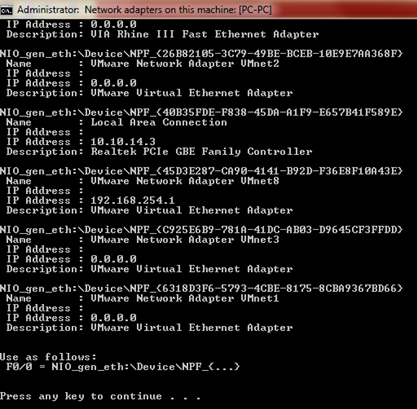

برای این کار ابتدا سوییچ را به سیستمی که GNS3 روی آن در حال اجرا می باشد وصل میکنیم.در gns3 (برنامه نصب شده) در قسمت C:\Program Files\GNS3  ، فایل network-device-list.cmd را اجرا کرده و خروجی زیر را داریم:





در شکل فوق لیست کاملی از کارت شبکه های واقعی و مجازی قابل رویت می باشد.

حال آن کارت شبکه ای از سیستم که سوییچ به آن متصل است را پیدا کرده ، نام آنرا که با NIO_gen…. شروع می شود را کپی می کنیم .

وارد پروژه ای که می خواهیم در GNS3 با آن کار کنیم شده و یک روتر به آن اضافه می کنیم.پروژه را save کرده و از آن خارج میشویم...

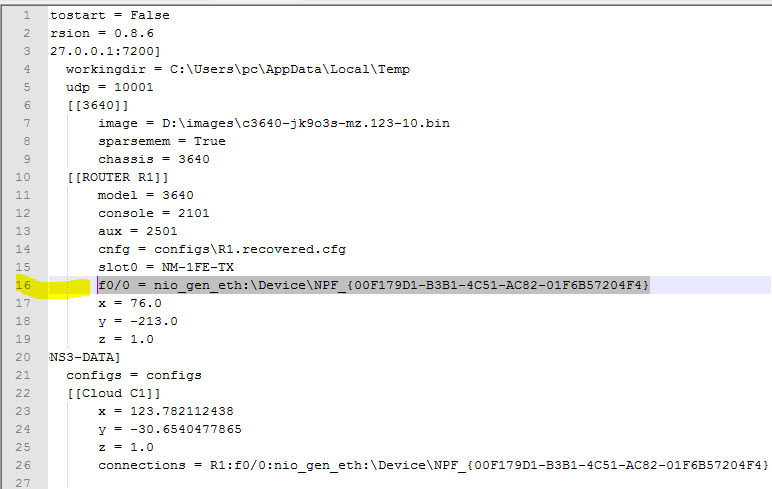

بعد به قسمت فولدر پروژه مربوط رفته و فایل topology.net را با ویرایشگر متنی باز کرده و مطابق شکل زیر نام کارت شبکه ای از سیستم که سوییچ به آن متصل است را وارد می کنیم...





حال در قسمت cli در روتر یا سوییچ با زدن دستور Show cdp neighboar می توانیم سوییچ یا روتر را مشاهده کنیم...
